隨著年代的推移，內存條的制造技術也在不斷的攀升，DDR2/DDR3內存條“朝代”也在新老更替，而這個過程并沒有結束，現有的DDR4和DDR5內存條，也正在不斷創造普及條件，不過身為用戶的你，知道如何區分DDR2 DDR3內存條嗎？下面，小編就來跟大家介紹ddr2和ddr3的區別了。

內存條是CPU可通過總線尋址，并進行讀寫操作的電腦部件。內存條在電腦歷史上曾經是主內存的擴展。也是電腦儲存文件數據的重要條件了，不過貌似有不少的用戶對區分DDR2 DDR3內存條不是很了解，下面，小編就來跟大家分享ddr2和ddr3的區別。

如何區分DDR2 DDR3內存條

DDR2與DDR3內存的特性區別：

1、邏輯Bank數量

DDR2 SDRAM中有4Bank和8Bank的設計，目的就是為了應對未來大容量芯片的需求。而DDR3很可能將從2Gb容量起步，因此起始的邏輯Bank就是8個，另外還為未來的16個邏輯Bank做好了準備。

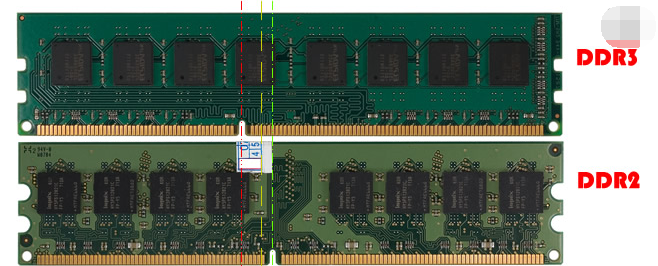

內存條圖詳解-1

2、封裝(Packages)

由于DDR3新增了一些功能，在引腳方面會有所增加，8bit芯片采用78球FBGA封裝，16bit芯片采用96球FBGA封裝，而DDR2則有60/68/84球FBGA封裝三種規格。并且DDR3必須是綠色封裝，不能含有任何有害物質。

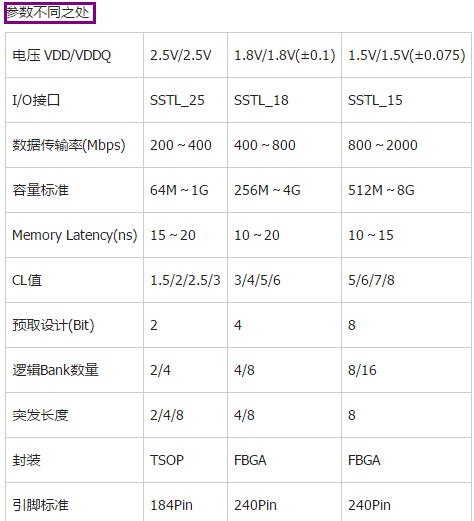

DDR3圖詳解-2

3、突發長度(BL，Burst Length)

由于DDR3的預取為8bit，所以突發傳輸周期(BL，Burst Length)也固定為8，而對于DDR2和早期的DDR架構的系統，BL=4也是常用的，DDR3為此增加了一個4-bit Burst Chop(突發突變)模式，即由一個BL=4的讀取操作加上一個BL=4的寫入操作來合成一個BL=8的數據突發傳輸，屆時可通過A12地址線來控制這一突發模式。

內存條圖詳解-3

4、尋址時序(Timing)

就像DDR2從DDR轉變而來后延遲周期數增加一樣，DDR3的CL周期也將比DDR2有所提高。DDR2的CL范圍一般在2至5之間，而DDR3則在5至11之間，且附加延遲(AL)的設計也有所變化。DDR2時AL的范圍是0至4，而DDR3時AL有三種選項，分別是0、CL-1和CL-2。另外，DDR3還新增加了一個時序參數——寫入延遲(CWD)，這一參數將根據具體的工作頻率而定。

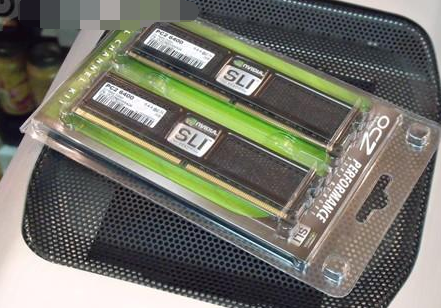

內存條圖詳解-4

ddr2，3代內存的外觀區別

DDR2：

一個缺口、單面120針腳、雙面240針腳、左64右56、內存顆粒正方形、電壓1.8V。

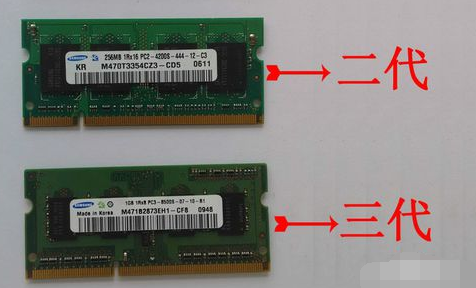

內存條圖詳解-5

DDR3：

一個缺口、單面120針腳、雙面240針腳、左72右48、內存顆粒正方形、電壓1.5V。

其工作電壓一直在降低，因此在性能提升的同時，功耗也在逐漸變小。

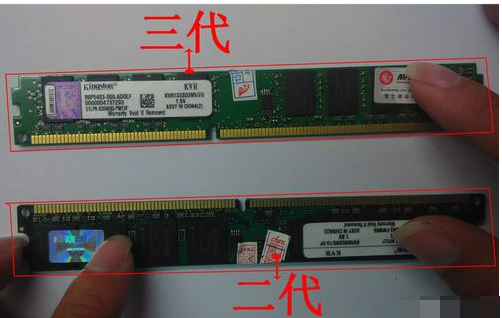

DDR3圖詳解-6

以上就是ddr2和ddr3的區別了。
